Модель 2406/ Article 2406
Одностворчатый межфланцевый обратный клапан

1.Одностворчатый межфланцевый обратный клапан/Wafer/.

2.Сделан из нержавеющей стали AISI 316.

3 Наружные уплотнения — Витон(FKM).

4. Дисковые уплотнения — Витон(FKM).

5. Может быть установлен между фланцами DIN PN-25.

6.Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях.

7.Макc.рабочее давление 16Kg / cm2.

8. Макс.рабочая температура 180 ºC.

9. Минимальная потеря напора

Категория: .

Технические характеристики

Модель

Размер /Size

PN

Параметры /Dimensions (mm)

Вес /Weight
  /Ref A B C D (Kg)
2406 09 2 “ 16 14 109 101 32 0.855
2406 10 2 1/2 “ 16 14 129 113 40 1.180
2406 11 3 “ 16 14 144 124 54 1.480
2406 12 4 “ 16 18 164 148 70 2.500
2406 13 5 “ 16 18 195 179 92 3.200
2406 14 6 “ 16 20 220 198 112 4.400
2406 16 8 “ 16 22 275 248 154 7.150
2406 18 10 “ 16 26 332 312 200 11.950

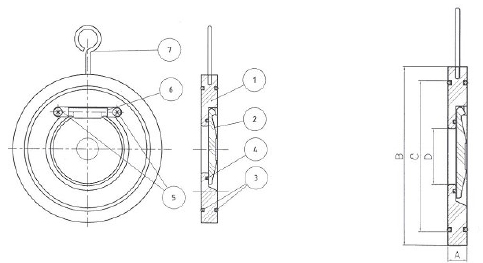

Данные для проективания

N° Наименование/ Name Материал Обработка поверхности/Surface Treatment
1 Корпус/Body Нерж. Сталь AISI 316 / SS 316
2 Диск / Disk Нерж. Сталь AISI 316 / SS 316
3 Внешняя прокладка / External O’ring Витон/FKM
4 Прокладка диска / Disk O’ring Витон/FKM
5 Ось болта / Axis screw Нерж. Сталь AISI 316 / SS 316
6 Стопор / Stem Stopper Нерж. Сталь AISI 316 / SS 316
7 Крючок / Hook Сталь / Steel Оцинкован/ Zinc Plated
